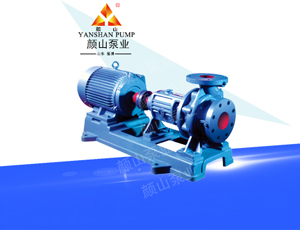

本系列泵是單級單吸懸臂式離心泵,供汲送清水及物理化學性質類似于水不含固體顆粒的液體之用。IS型泵介質溫度適用于80℃以下;ISR型泵適用于輸送130℃以下熱水;ISY型泵用于輸送汽油,柴油等輕油。
概述:
該系列產品包括了ISO2858規定的全部40個型號,通過切割葉輪和變速可獲得267種性能,能適應各行各業的供水需要。嚴格按照ISO2858,意味著合理的特性曲線。顏山牌IS系列單級泵與其它單位生產的IS單級泵區別是工作壓力1.6MPa,泵體泵蓋靜壓力試驗為2.4MPa。
本系列泵是單級單吸懸臂式離心泵,供汲送清水及物理化學性質類似于水不含固體顆粒的液體之用。IS型泵介質溫度適用于80℃以下;ISR型泵適用于輸送130℃以下熱水;ISY型泵用于輸送汽油,柴油等輕油。
性能參數范圍:
流量:6.3~400 m3/h
揚程:5~125 m
必需汽蝕余量:2~5m
泵允許進口壓力≤0.6Mpa。
泵的型號意義:
如: IS(R)125-80-160A(J)-S1
ISY125-80-160Z
IS— 符合國家標準的單級離心泵
ISY—單級離心式輸油泵
ISR—單級離心式熱油泵
125—吸入口直徑
80—排出口直徑
160—葉輪的名義直徑
O—葉輪原型
A—葉輪外徑第一次切割
B—葉輪外徑第二次切割
C—葉輪外徑第三次切割
Z—增大葉輪外徑
(J)—設計轉速為2900r/min的泵降速至1450r/min運轉
S1—內裝型機械密封(裝填料密封的不注)
