- 產品編號：8317541816
- 產品名稱：Sh、S雙吸中開泵
- 產品售價：￥0
- 所屬分類：
離心泵
- 添加日期：2019/8/3 17:54:18
- 瀏覽次數：2918
產品介紹

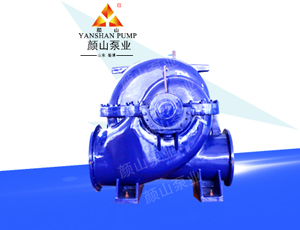

顏山牌S、SH型泵是單級、雙吸、泵殼水平中開式離心泵。供輸送清水及物理化學性質類似于水的液體，介質溫度80℃,若連端軸承通以冷卻水，介質溫度可達130℃，改變?nèi)~輪、密封、軸封的材料，可以汲送含有泥沙的渾水，泵的軸承一般采用軟填料，如有特殊訂貨要求，也可裝機械密封。該泵適合用于工廠、礦山、城市、電站的給排水,農田排澇灌溉和大型水利工程。
本型泵的吸入口與出口均在水泵軸線下方,與軸線垂直呈水平方向,泵殼中開,檢修時無需拆卸進水,排水管路及電動機房(或其他原動機)。從聯軸器向泵的方向看去,水泵為順時針方向旋轉。根據需要也可生產逆時針旋轉的泵,但訂貨時應特殊提出。本型泵的主要零件有:泵體,泵蓋,葉輪,軸,雙吸密封環,軸套,軸承等。根據介質不同可換其他材質。
泵體與泵蓋構成葉輪的工作室,在進/出水法蘭上制有安裝真空表和壓力表的管螺孔,進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡教驗,用軸套和兩側的軸套螺母固定,其軸向位置可以通過軸套螺母進行調整,葉輪的軸向力利用其葉片的對稱布置達到平衡,可能還有一些剩余軸向力則由軸端的軸承承受。 泵軸由兩個單列向心球軸承支承,軸承裝在泵體兩端的軸承體內,用黃油潤滑。雙吸密封環用以減少水泵葉輪處漏水。
